產品簡介
組合式變壓器是90年代初由美國庫伯為代表的的企業引入中國，故國內稱為美式變壓器。它與歐式箱變不同，不是變壓器和高、低壓開關柜的簡單組合，而是把變壓器器身、負荷開關、熔斷器、分接開關安裝在油箱進行組合的變壓器，同時加上高壓電纜倉和低壓開關設備、電能計量裝置和無功補償裝置、連接線及輔助設備等。作為配電系統分配和接受電能之用。該產品體積小、可隨負荷中心移動。廣泛用于工業園區、居民小區、商業中心、道路照明、光伏電站，風電電站等。
產品特點
■ 結構緊湊占地面積小、交貨迅速方便、安裝簡單。
■ 高壓全絕緣結構，無需絕緣距離，可靠保證人身安全。
■ 全密閉結構，防護等級高，維護簡單方便。
■ 工廠化制作，綜合造價成本低。
■ 接線方案靈活多樣，可采用終端或環網供電。
■ 采用雙敏熔絲加后備熔絲作為變壓器保護，運行成本低。

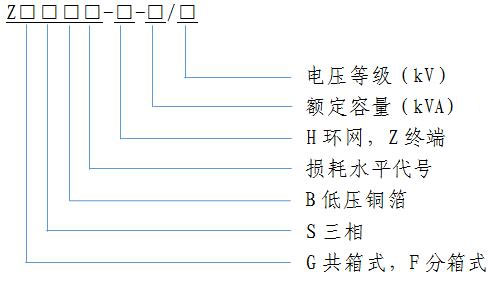

型號說明
主要技術參數
|
單元 |
項目 |
單位 |
參數 |
|
變壓器本體 |
額定頻率 |
Hz |
50 |
|
高壓側額定電壓 |
kV |
10 |
|
|
低壓側額定電壓 |
V |
400 |
|
|
額定容量 |
kVA |
50-1600 |
|
|
聯結組別 |
|
Yyn0 Dyn11 |
|
|
分接范圍 |
|
±2*2.5% ±5% |
|
|
聲級水平 |
dB |
≤55 |
|
|
高壓側工頻耐壓 |
kV |
35 |
|
|
雷電沖擊電壓 |
kV |
75/85 |
|
|
負荷開關 |
額定電壓 |
kV |
12 |
|
額定電流 |
A |
630 |
|
|
額定短時耐受電流 |
kA |
16 |
|
|
額定峰值耐受電流 |
kA |
40 |
|
|
機械壽命 |
次 |
≥2000 |
|
|
箱體 |
外殼防護等級 |
|
≥IP33 |
注：其它要求請聯系我們。
